非金属补偿器的结构及其作用

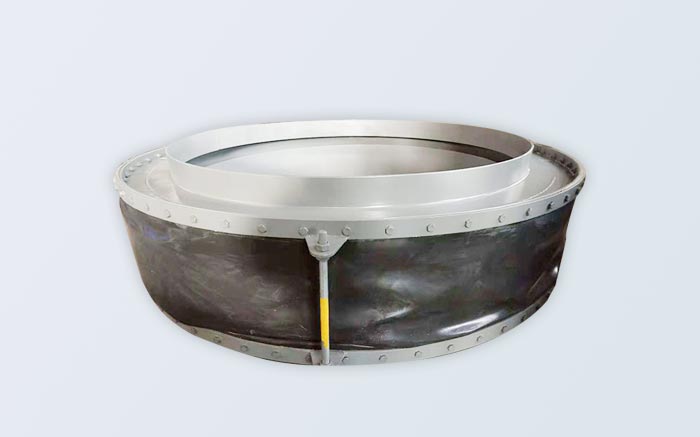

非金属补偿器主要由蒙皮、不锈钢丝网，隔热棉、隔热填料层、框架、导流筒等6个部分组成:膨胀节厂家

    1、蒙皮蒙皮是非金属补偿器的主要伸缩体，是由性能良好的硅橡胶或高硅氧聚四氟乙烯与无碱玻璃丝绵等多层复合而成，是一种高强密封复合材料。其作用是吸收膨胀量，防止漏气和雨水的渗漏。

    2、不锈钢丝网是非金属补偿器的内衬，阻止流通介质中杂物进入补偿器和阻止补偿器中绝热材料的向外散失。

    3、保温棉是兼顾非金属补偿器的保温和气密性的双重作用，它是由玻璃纤维布、高硅氧布和各类保温棉毡等组成，其长度和宽度与外层的蒙皮一致，具有良好的延伸性和抗拉强度。

    4、隔热填料层是非金属补偿器隔热的主要保证，它是由多层陶瓷纤维等耐高温材料组成，其厚度可根据流通介质温度及耐高温材料的导热系数等通过传热计算确定。

    5、框架是非金属补偿器的轮廓支架，保证有足够的强度和刚度，框架的材料应与介质温度相适应。一般在400℃以下用Q235-A600℃以上用不锈钢或耐热钢制成。一般有与所配套连接的法兰片。

    6、导流筒是起导流和保护隔热层的作用。材质应与介质温度相一致。材料应是抗腐蚀和耐磨的。导流筒还应不影响补偿器的位移。
